Webを利用したシステムに関する次の記述を読んで，設問1～3に答えよ。

部品メーカのH社は，数年前からインターネットとWebを使って，500社の取引先
に商品情報を提供している。今回，インターネットとWebを使った商品の受発注シス
テム（以下，受発注システムという）を開発することになった。
　H社のネットワーク担当であるE君と先輩のG君は，受発注システムのシステム構
成を設計することになった。まず，E君は，図1に示すシステム構成案を作成した。

（1）情報提供に使っているWebサーバ（以下，情報提供サーバという）と同じDMZ
　　に，受発注システムのWebサーバ（以下，ECサーバという）を設置する。

（2）ECサーバ上の受発注プログラムが，内部LANに設置されたデータベースサーバ
　　（以下，DBサーバという）にアクセスする。

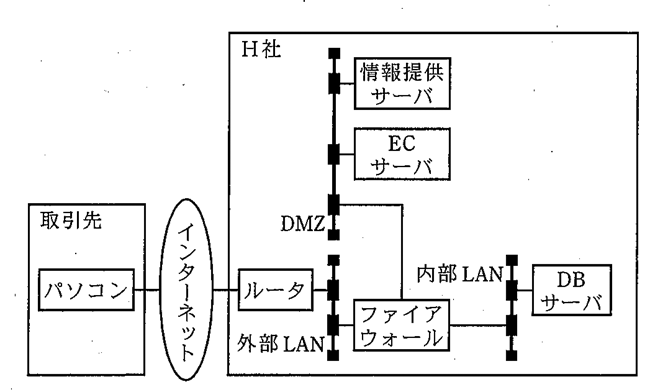

図1　受発注システムのシステム構成案（当初案）

図1のシステム構成案を見たG君は，図2に示す受発注プログラムの実装モデルを
E君に説明し，図1を修正するように指示した。

　次は，G君とE君の会話である。

G君：受発注プログラムは，図2の実装モデルを基に開発されます。今後，我が社で
　　　は，この実装モデルを使って，ほかの業務システムも開発する予定です。それ
　　　を踏まえ，拡張性のあるシステム構成にしてください。

　　　

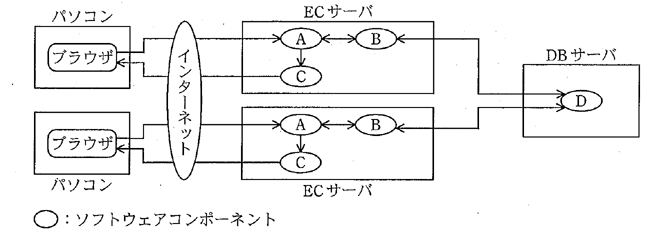

　　　図2　受発注プログラムの実装モデル

E君：実装モデルの意味がよく分かりません。四つのソフトウェアコンポーネントに
　　　ついて，説明してくれませんか。
G君：A，B，Cは受発注プログラムを機能別に分けたもので，Dはデータベースと
　　　考えてください。Aはサーバ処理の制御部，Bは受発注処理のビジネスロジッ
　　　クです。Cは【 a 】機能です。在庫検索を例にし
　　　て説明します。ブラウザは依頼データをHTTPを用いてAに渡し，AはBの
　　　在庫検索機能を呼び出します。BはDから在庫データを取り出し，Aに返しま
　　　す。AはそのデータをCに渡し，Cで処理された在庫データがブラウザに渡さ
　　　れます。この例のHTTP通信は1往復ですが，実際は，ログインからログアウ
　　　トまで，何往復かのHTTP通信が行われることになります。
E君：そのような場合には，複数のHTTP通信の論理セションを保持する必要がある
　　　と聞きましたが，どのような仕組みを用いるのですか。
G君：HTTPはステートレスなので，ログインからログアウトまでに，複数のHTTP
　　　セションと【 b 】コネクションが用いられるのが一般的です。そのため，
　　　受発注プログラムは，各通信データが同じブラウザから送られてきたことを何
　　　らかの方法で識別しなければなりません。図2の実装モデルでは，【 c 】
　　　がブラウザ識別のキーを生成し管理します。ブラウザ識別のキーは，クッキー
　　　情報として【 d 】に渡され【 d 】から【 c 】に返されます。
E君：発信元IPアドレスを使ってブラウザを識別すれば，簡単だと思うのですが。
G君：そのような方法も考えられますが，例えば，一つの取引先から同時に複数のブ
　　　ラウザがアクセスしてくるような場合には，識別できないことの方が多いでし
　　　ょう。
E君：分かりました。
G君：次に，2台のECサーバを使った負荷分散の仕組みを説明します。この実装モ
　　　デルでは，負荷分散装置を設置し，クッキー情報を基にしてデータを振り分け
　　　ます。その際，ログインからログアウトまで同じECサーバにデータを振り分
　　　ける仕様とし，受発注プログラムが複雑にならないようにします。
E君：では，負荷分散装置を加えたシステム構成を考えてみます。
G君：システム構成を考えるに当たって，二つの要件を考慮してください。一つは，
　　　セキュリティを保つためにSSLを利用することです。もう一つは，性能に関す
　　　ることです。2台のECサーバに対するブラウザからのページアクセス件数の
　　　合計は，ピーク時でも現在の情報提供サーバの半分以下で，ページ当たりのデ
　　　ータ量は情報提供サーバと同程度です。ページアクセス以外に，取引先のブラ
　　　ウザへ500kバイト／件の設計図面データをダウンロードする処理があります。
　　　その際には，10クライアントが，同時に100秒以内でダウンロードできるよう
　　　にします。

　E君は，G君から話を聞いた後，ネットワークの負荷を次のように試算した。

（1）H社とインターネット間の現在のアクセス回線は，512kビット／秒の専用線で，
　　ピーク時の利用率が30％程度である。

（2）SSLのオーバヘッドや圧縮は無視して，上記（1）に受発注システムのページアクセ
　　スだけを加えると，アクセス回線のピーク時の利用率は，【 e 】％以下になる。
　　ページアクセスだけであれば，現在の回線速度でも問題はなさそうである。

（3）設計図面データをダウンロードする処理に着目し，伝送効率（実効転送速度÷回
　　線速度）を50％と仮定して，必要な伝送速度を算出すると，【　f　】kピット
　　/秒になる。ダウンロードに必要な伝送速度は，現在の回線速度より大きいので，
　アクセス回線の増強やデータの分敬配置などが必要である。

（4）上記（3）と同様に，伝送効率を50％と仮定すると，取引先とインターネット間の
　　アクセス回線についても，下り方向の通信には，【 g 】kビット／秒以上の伝
　　送速度が必要になる。モデムによるダイヤルアップ接続を行っている取引先には，
　　ADSLなどの利用を勧める必要がある。

　次に，E君は，図1のシステム構成案を見直した。負荷分散装置の利用を考えたと
ころ，SSLの利用を前提として図2の実装モデルを実現するには，SSLアクセラレー
タ（サーバに代わってSSLの処理を行う専用装置）が別に必要なことが分かった。ま
た，拡張性を考慮し，サーバを収容する二つのゾーンを設けることにした。
　以上の検討から，E君は，図1のシステム構成案を図3のように修正することにし
た。この修正案を基に，再度，G君に意見を求める予定である。

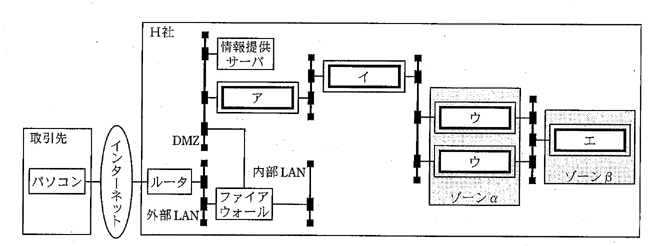

図3　受発注システムのシステム構成案（修正案）
