テクニカルエンジニア（ネットワーク）過去問平成15年　午後1　問3

問3

小規模ネットワークの構築に関する次の記述を読んで、設問1～3に答えよ。

K社は、不動産仲介業を営む、社員が数名の会社である。パソコンの知識をある程
度もっている社員のR君が、ネットワークの構築と運用を担当している。K社では、
昨年から、電話回線にパソコンを接続し、ISPへのダイヤルアップ接続でインターネ
ットを利用してきた。当初は、Webの閲覧と電子メール（以下、メールという）の利
用から始めた。その半年後に、営業内容の広報のためにWebでの情報発信も始めた。
これらは、ISPのドメイン名を使用したサービスによって実現されていた。1年が過ぎ
て、インターネットの有効性も実証されたので、ADSLの導入、外出先からの利用及
びK社専用のドメイン名（以下、独自ドメインという）の利用を計画している。

〔ADSLの導入〕
導入に当たって、ADSLの利用申請を行った。開通日になって、マニュアルに従っ
て機器の接続を完了させた。しかし、電話機は今までどおり使用できたが、ADSLモ
デムは電源をオンにしても通信可能な状態にはならなかった。何度も試してみたが、
うまくいかないので、社長の友人でパソコンショップを営むW氏に支援を頼むことに
した。

次は、R君とW氏の会話である。

W氏：ADSLモデムの表示ランプの状態を説明書で確認すると、相手側の信号は検出
       できているが、ネゴシエーションに失敗しているようです。この現象は、受信
       した信号が異常だった場合に起こります。先程、外から電話の配線を見たとこ
       ろ、図1に示す接続構成で遠隔監視装置が接続されていましたが、遠隔監視の
       会社には連絡しましたか。

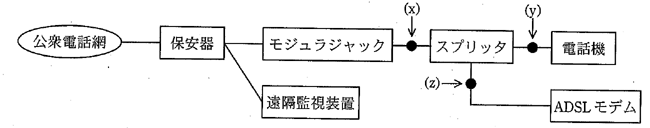

図1 K社の接続構成

R君：いいえ。連結していません。ところで、これが何か問題なのでしょうか。
W氏：この遠隔監視装置は、電話回線に接続され電話と同じ周波数帯域を使用して
送受信を行います。図2に、ADSLの方式の一つであるDMT （Discrete Multi-
Tone）のスペクトラム図を示します。多数の搬送波を用いたADSL信号は、周
　　　波数26kHzと1,104kHzの間に分布しています。一部の遠隔監視装置が、この
　　　ADSL信号に対して、ノイズを発生させることがあるようです。遠隔監視の会
　　　社に連絡して、調査と対策を要請してみましょう。

　　　

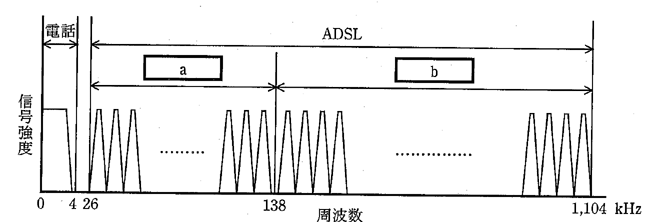

　　　図2　DMTのスペクトラム図

　　　遠隔監視装置の接続箇所を【 c 】の位置に変更した結果、ADSLモデムのネ
　　　ゴシエーションが成功し、ADSLでの通信が可能な状態になった。

〔外出先からの利用〕
K社の社長は、会社に設置したパソコンからだけでなく、携帯電話でISPにダイヤ
ルアップ接続できるノートパソコンを使って、外出先においてもWebの閲覧とメール
の利用を始めた。期待どおりの効果はあったが、メールの受信量が多くなるにつれて
通信時間が長くなり、通信料も増大した。その改善の指示を受けたR君は W氏に改
善策を相談した。
次は、W氏の改善策の要旨である。
インターネットでメールを転送する標準的なプロトコルは【 d 】である。メ
ールは、このプロトコルで転送され、あて先のメールサーバのメールボックスに格納
される。メールボックスからパソコンにメールを取り出すプロトコルには
【 e 】やIMAP4などがある。
外出先からの利用において時間がかかるのは、【 e 】を使っているからである。
社長の受信メールは1日当たり60通あり、その20％に添付ファイルがある。添付フ
ァイルは1通当たり平均300kバイトであり、添付ファイルを除く受信メールのデー
タ（以下、メール本体という）は1通当たり平均5kバイトである。したがって、添
付ファイルの1日分の合計は、【ア】kバイトであり、メール本体の1日分の合
計は、【イ】kバイトである。これらの全データを取り出すための所要時間は、
実効転送速度が毎秒1kバイトなので【ウ】分である。
IMAP4では、受信メールの添付ファイルを取り出さないこともできる。添付ファイ
ルのうち、外出先で取り出す必要がないものが75％なので、その添付ファイルの合
計は、【エ】kバイトになる。したがって、IMAP4を利用すると、取り出すため
の所要時間が【オ】分短縮できる。
R君は、ISPのメールサービスの仕様を調査し、IMAP4を利用できるように設定の
変更を行い、外出先からの利用における問題点を解決した。

〔独自ドメインの利用〕
R君は、W氏に独自ドメインの導入方法を相談した。
次は、R君とW氏の会話である。

R君：独自ドメインを利用したメールや情報発信を行います。そのためには、独自ド
　　　メインを取得し、自社にサーバを設置するだけでよいのでしょうか。
W氏：K社にサーバを設置し、ADSLと【 f 】IPアドレスサービスを利用すれ
　　　ば、独自ドメインを利用することができます。しかし、データのバックアップ
　　　や障害対応などの運用が大変です。
R君：サーバを自社に設置しなくても独自ドメインは使えますか。
W氏：ISPの顧客ドメインサービスを利用する方法があります。このサービスを使う
　　　と、ISPに設置されたサーバを使う場合でも、独自ドメインが利用できるよう
　　　になります。
R君：その場合には、昨年から使っているISPのドメイン名を使用したメールや情報
　　　発信を、顧客ドメインサービスを利用したものに切り替えるだけで済むのですね。
W氏：いいえ。①当分の間は、現在利用しているサービスも引き続き利用する必要が
　　　あります。
R君：それでは運用が大変そうですね。ほかの方法はありませんか。
W氏：ISPの転送サービスを利用する方法もあります。このサービスでは、独自ドメ
　　　インあてのメールが現在のメールアドレスに転送されます。また、ブラウザで
　　　独自ドメインを指定した場合には、現在のWebサーバを示すURLが返されま
　　　す。運用上の利点としては、顧客ドメインサービスを利用する場合とは異なり、
　　　②Webサーバのデータの移動又は複写が不要であることが挙げられます。
　　　検討の結果、K社では、転送サービスを利用して、独自ドメインを導入することに
　　　した。

設問1

次の問いに答えよ。

（1）図2中の【 a 】、【 b 】に入れる適切な字句を解答群の中から選
　　び、記号で答えよ。

解答群
ア音声信号イ拡張信号ウ基本信号エ下り信号
オ制御信号カデータ信号キ上り信号

（2）本文中の【 c 】に入れる適切な記号を、図1中から選び答えよ。

（3）本文中の【 d 】～【 f 】に入れる適切な字句を答えよ。

設問2

外出先からの利用に関する次の問いに答えよ。

（1）本文中の【ア】～【オ】に入れる適切な数値を答えよ。

（2）R君は、IMAP4を利用して、必要な添付ファイルだけを取り出すことにした
　　が、どのような使い方を想定したと考えられるか。IMAP4の特徴に着目して、
　　30字以内で述べよ。

設問3

独自ドメインの利用に関する次の問いに答えよ。

（1）本文中の下線①の理由を、35字以内で述べよ。
