テクニカルエンジニア（ネットワーク）過去問平成13年　午後1　問1

問1

SOHO環境の構築に関する次の記述を読んで､設問1～4に答えよ｡

A氏は､不動産会社を経営し､ある駅前に事務所を揃えている｡事務所では､数年
前にパソコンを導入し､物件及び顧客の管理に使用してきた｡このたび､システムを
クライアントサーバ型に更新することになり､以前から懇意であったB社に相談をも
ちかけた｡何度かシステムに関する打合せをした後､貸主との連結や業界情報の入手
のため､インターネットにも接続できるように､追加要望を出した｡
B社の担当者であるC君は､直ちに図1の構成を提案してきた｡

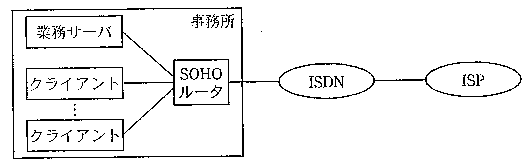

図1 B社提案の構成

次は､A氏とC君の会話である｡

C君：先日に要望のありましたインターネット接続を取り込んで､図1のように構成
　　　を作り直してみました｡
A氏：確認しておきたい｡業務サーバが停止していても､インターネットが使えるよ
　　　うな構成だね｡
C君：はい､それは問題ありません｡では､この構成を説明いたします｡前回提案し
　　　た構成のハブを､ハブの機能とISDN接続の機能をもつSOHOルータに置き
　　　換えます｡現在ファックスで利用されているISDN回線に､このSOHOルー
　　　タを接続します｡
A氏：料金は､どのくらいになるのかな｡
C君：1か月の料金は､おおよそ次のようになります｡ISPへの接続料が2,000円で､
　　　ISDNの基本料は変わりません｡ISPのアクセスポイントは市内にありますか
　　　ら､通信料は3分8円で計算します｡ホームページの閲覧については､1日1
　　　回30分､営業日数を1か月に25日とすると､【 a 】円です｡同様に､
　　　電子メールのチェックは､1回2分､1日8回､25日利用で､【 b 】円
　　　です｡
A氏：ISDNにSOHOルータを接続するのに､TAは必要ないのかね｡
C君：はい､必要ありません｡TAというのはターミナルアダプタのことですが､そ
　　　の役割について､図で説明いたします｡

図2 ISDNのユーザ･網インタフェースの参照構成

C君：図2は､標準化組織によって定義されているISDNのユーザ･網インタフェー
　　　スの参照構成です。この図のNT1は､具体的には【 c 】と呼ばれるも
　　　のです。TE2は､【 d 】用として設計された端末以外のものをいいます｡
　　　このような端末をNT2やNT1に接続するために必要になる装置がTAです｡
　　　TAとTE2の間の【 e 】点をR点といいます｡
　　　ルータは､異なる【 f 】を接続するための機器ですが､表に示すとお
　　　り､今回導入していただくSOHOルータのようにISDNインタフェースをも
　　　っている場合には､TAを必要としません｡

表 SOHOルータのインタフェース仕様（抜粋）

インタフェース	説明
LANインタフェース	規格	IEEE802.3
	コネクタ	8ピン･モジュラジャック
	ポート数	5
ISDNインタフェース（U点）	規格	ITU-T G.961
	コネクタ	6ピン･モジュラジャック
	ポート数	1
ISDNインタフェース（S/T点）	規格	ITU-T I.430
	コネクタ	8ピン･モジュラジャック
	ポート数	2

A氏：なんとなく分かったような気もするが､まだよく分からない。このSOHOル
　　　ータを使うと､どのような構成になるか､説明してもらえるかな。
C君：図3のようになります｡ISDNに対応している機器がTE1であり､ファックス
　　　が相当します｡

図3 C君が描いた接続構成

A氏：そうか､これで､SOHOルータのカタログに書いてある"S／T点"という言葉
　　　の意味がやっと理解できたよ｡
C君：さらに､このSOHOルータにはいろいろな機能がありますが､今回はDHCP
　　　サーバの機能も利用します｡
A氏：なんだね､そのDHCPというのは｡
C君：業務システムだけでしたら専用のプロトコルで済んだのですが､インターネッ
　　　ト利用には､TCP/IPを使用します｡その場合､LANに接続された機器にIP
　　　アドレスを割り当てたり､DNSやゲートウェイのアドレスを設定したりしな
　　　ければなりません｡DHCPを利用すると､そういった設定や管理が簡単にな
　　　ります｡業務サーバをDHCPサーバとして利用することもできるのですが､
　　　運用要件を考慮して､SOHOルータをDHCPサーバてとして利用します。少し
　　　長くなってしまいますが､DHCPについて説明いたします｡

次の記述は､C君の説明を要約したものである｡

DHCPは､クライアントがネットワークに関する設定をサーバから自動的に読み
込むためのプロトコルである【 g 】を拡張し､･アドレス情報やほかの構成情報
の動的な割当機能を追加したものである｡IPアドレス割当ての動作は､次のように
なる｡ただし､①～④の文章の順番は､設問のために入れ替えてある。

①クライアントは､サーバIDやIPアドレスをセットして､DHCPREQUESTをサ
　　ーバに送信する｡
②クライアントは､サーバを見つけるために､DHCPDISCOVEをブロードキャ
　　ストする｡このフレームのあて先MACアドレスの値は､【 h 】である。
③サーバは､プールしてあるIPアドレスが【 i 】ときにはDHCPACKを、
　　それ以外のときはDHCPNAKを返す｡
④ サーバは､DHCPOFFERを返す｡

最後に､クライアントは､整合性をチェックして､問題がなければシステム内の構
成を行って完了する｡整合性のチェックには､ARP要求を利用したIPアドレス重複
のチェックも含まれる｡
クライアントがIPアドレスの【 j 】前に使用を終了するときには、サーバ
にDHCPRELEASEを送って､IPアドレスを解放する｡

A氏：そうか､よく分かった｡素人に分かりやすく説明してくれてありがとう｡シス
　　　テム構築は､君のところに任せるよ｡
C君：ありがとうございます｡よろしくお願いします｡
