問4

インターネットの利用に関する次の記述を読んで、設問1～3に答えよ。

製造業のA社は、"資材システム"を利用して特定の取引先とISDN経由で情報交換を行っ
ている。資材システムのネットワークは、各拠点のLANをルータで相互接続したTCP/IPネ
ットワークである。
資材システムの利用者は、A社に設置されたWWW(World Wide Web)サーバと資材サ
ーバにパソコンからアクセスする。取引先固有の情報を扱うため、パソコンとサーバ間の通
信データは暗号化されている。WWWサーバへのアクセスには、WWWクライアントプログ
ラム(ブラウザ)と通信プロトコルHTTPを用いる。資材サーバヘのアクセスには、資材サ
ーバ専用のクライアントプログラムと、TCPを利用した独自のメッセージ通信プロトコル
を用いる。資材サーバ用のクライアントプログラムは、WWWサーバからパソコンに自動的
にダウンロードされる。これらの動作概要を次に示す。

(1)利用者は、パソコンのブラウザを用いWWWサーバにアクセスする。最初に、資材シス
    テムのログイン画面上で、取引先コードとパスワードを入力する。
(2)ログイン操作が完了すると、WWWサーバからパソコンに、資材サーバ用クライアント
    プログラムが自動的に送信される。送信されるプログラムの一部には、資材サーバのIPア
    ドレスとTCPポート番号(以下、資材ポート番号という)が含まれている。
(3)ブラウザは、受信したクライアントプログラムを起動する。クライアントプログラムは、
    資材サーバとのTCPセションを確立する。パソコン上に資材サーバの業務メニューが表
    示される。
(4)利用者は、データベースの参照、更新などの業務を行う。この間、クライアントプログ
    ラムと資材サーバは、確立したTCPセションでメッセージ通信を行う。
(5)利用者が終了メニューを選択すると、クライアントプログラムはTCPセションと自分
    自身を終了させ、ブラウザに制御が戻る((1)のログイン画面に戻る)。
    現在のネットワーク構成を図1に示す。図1のアクセスサーバは、利用者の認証と接続の
    許可、パソコンに対するIPアドレスの付与、及びIPパケットのルーティングを行っている。
    取引先がA社内のネットワークに侵入するのを防ぐために、ルータ12のパケットフィルタリ
    ングは、表のように設定されている。

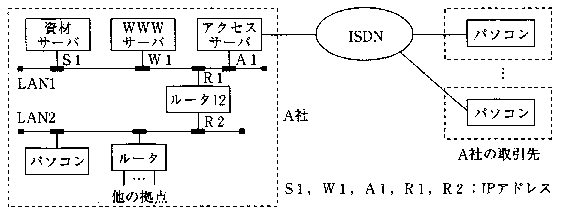

図1 現在の資材システム

表ルータ12のパケットフィルタリングの設定

通信の方向	フィルタリングの定義
LAN2→LAN1	① あて先IPアドレスがS1又はW1のパケットは通過させる。 ② 上記以外のパケットは破棄する。
LAN1→LAN2	① [ a ] が [ b ] 又 [ c ] のパケットは通過させる。 ②上記以外のパケットは破棄する。

[インターネット接続案]
利用が拡大するにつれて、インターネット経由で資材システムを利用したいという取
引先が増えてきた。また、社内からはインターネット上の情報を活用したいという要望
が出てきた。そこで、A社は次のように設計要件をまとめ、インターネットとの接続を
検討することにした。

(1)ファイアウォールを介してLAN1をインターネットと接続し、インターネット経由
でも現在と同じ資材システムが利用できるようにする。
(2)社内のパソコンからインターネット上の公開WWWサーバを利用するために、プロ
キシサーバをLAN1上に新設する。

A社では、現在、"[ d ]1918"で記述されているプライベートアドレスを利用して
いる。TCP/IPネットワークでは、IPアドレスに対して[ e ]の保証が必要である。イ
ンターネットでは、アドレス割当て機関がIPアドレスを管理することで[ e ]を保っ
ている。しかし、"[ d ] 1918"によって、[ f ] 層を使って組織外のネットワーク
と直接通信を行わない場合には、組織内で自由にプライベートアドレスを採用すること
が可能になっている。
インターネットとの接続に先立ち、A社では、アドレス割当て機関からIPアドレス
(グローバルアドレス)を取得し、A社の [ g ] として"αβγ.co.jp"(αβγは英文
字列)を登録することにした。また、インターネットとの接続は、インターネットサー
ビスプロバイダの専用回線接続サービスを利用することにした。

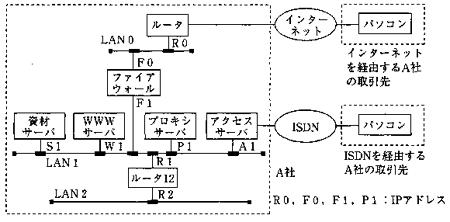

図2 インターネット接続案

インターネットとの接続案を図2に示す。図2のファイアウォールは、IPアドレスの
付替え機能とIPパケットのフィルタリング機能をもつ製品で、その利用案は次のとおり
である。

(1)ファイアウォールのLAN0側のIPアドレスF0は、グローバルアドレスとし、その
   ホスト名“www"と共にインターネットサービスプロバイダに登録を行う。これによ
   って、取引先は、URL"http://www.αβγ.co.jp/home.html"を指定することで、イ
   ンターネット経由で、IPアドレスF0のHTTPポートに接続ができるようになる。
(2)LAN0以外は、現在使用しているプライベートアドレスをそのまま利用する。その
   結果、インターネット側からは、IPアドレスR0をもつルータと、IPアドレスF0をも
   つファイアウォールだけが、A社のホストとして動作しているように見える。
(3)ファイアウォールにおけるアドレス付替えルールは、次のとおりである。
   あて先IPアドレスがF0で、あて先TCPポート番号が資材ポート番号であるIPパケ
   ットに対しては、あて先IPアドレスをF0からS1に書き換え、LAN0からLAN1へ
   フォワーディングを行う。その応答パケットに対しては、送信元IPアドレスをS1か
   らF0に書き換え、LAN1からLAN0へフォワーディングを行う。
(4)あて先IPアドレスがF0で、あて先TCPポートがHTTPポートであるIPパケットに
   ついても、(3)と同様に、F0とW1のアドレス付替えを行う。
(5)ファイアウォールでのIPレベルのルーティングは一切行わない設定とする。

〔図2の案に対する意見]
案の検討を進めた結果、次のような意見が寄せられた。
(1)プロキシサーバを導入するのであれば、ルータ12のIPパケットのフィルタリング定
   義を見直す必要がある。また、ファイアウォールに対しても、次のアドレス付替えル
   ールを追加する必要がある。
   [ h ] IPアドレスがP1で、[ i ]TCPポートがHTTPポートであるIPパケット
   に対しては、[ h ]IPアドレスを[ j ]から[ k ]に書き換え、LAN1から
   LAN0へフォワーディングを行う。その応答パケットに対しては、[ l ]IPアドレ
   スを[ m ] から [ n ] に書き換え、LAN0からLAN1ヘフォワーディングを行う。
(2)この案では、インターネット経由のパソコンからWWWサーバは利用できても、資
   材サーバが利用できない。解決のためには、資材システムのプログラムを改造する必
   要がある。

設問1

本文中の [ a ] ～ [ g ] を、10字以内の適切な字句で埋めよ。

設問2

"図2の案に対する意見(1)"に関する次の小問に答えよ。

(1)ルータ12のLAN1からLAN2方向のフィルタリングにおいて、新たに通過を許可
するIPパケットを、30字以内で述べよ。

(2)本文中の [ h ] ～ [ n ] を、10字以内の適切な字句で埋めよ。

設問3

"図2の案に対する意見(2)"に関する次の小問に答えよ。

(1)資材サーバが利用できない理由を、30字以内で述べよ。
