テクニカルエンジニア（ネットワーク）過去問平成7年　午後2　問1

問1

TCP/IPを利用するコンピュータネットワークの再構築に関する次の記述を読んで、設
問1～5に答えよ。

電機メーカの研究・開発部門であるS部は、20人規模の五つの課(S-1課～S-5課)から
なり、全課が同一階にある。S部のネットワークは、各課を結ぶS部内のバックボーンLAN
と、これに接続する各課の課内LANやS部の共通ファイルサーバ(FS)から構成され、高
速ディジタル回線を介して全社ネットワークと結ばれている。課内LANには、各課所有の
ワークステーション(WS)が接続されている。
S部のネットワークは、敷設から5年以上が経過し、その間、WSの設置台数や能力の増
加などが原因で、ネットワークを流れるデータ量の増加が著しい。そこで、ネットワーク全
体の更新を行うこととし、第一段階として、全課が利用するバックポーンLANの更新を実
施した。
実施に当たっては、S部のネットワークを管理するS-5課が中心になって作業を進めた。
電新時のバックボーンLANの切替時期と方法を決めるために、各課の更新前のネットワ
ークの利用形態を調査した。表1に、各課の主な業務内容とWS、バックボーンLANの主な
利用形態を示す。この結果から、全課一斉に切り替えるのではなく、新旧二つのバックボー
ンLANを併用する期間を設け、この期間に各課ごとに移行することにした。業務になるべ
く支障を与えない時期を選んで、各課ごとに移行させるためである。
更新後は、バックボーンLANの帯域に十分な余裕ができたので、S-3課で開発している
会議システムの本格利用をS部の全課で開始した。このシステムは、1会議当たり300kバイ
ト/秒程度の帯域を占有する。

表1 各課の業務内容とWS、パックボーンLANの利用形態

課名	主な業務内容	上段…WSの主な利用形態
		下段…バックボーンLANの主な利用形態
全課共通	日常業務	電子メール、電子掲示板システムを用いた部内外との連絡
		電子メール、電子掲示板データの転送 FS上にあるファイルの利用
S-1課	電子機器の開発	CADを用いた電子機器の設計
		CADデータを平日の夜間に他部へバッチ転送
S-2課	業務処理プログラムの開発	各種プログラムのコーディングとデバッグ
		部内外関連部署へ勤務時間中にかなりの頻度でプログラムを転送
S-3課	マルチメディアシステムの開発	WSを用いたマルチメディア会議システムの開発
		部内各課との間で会議システムを実験運用
S-4課	計算機システムの基礎研究	シミュレーション
		日常業務以外、特に使用しない
S-5課	S部のスタッフ業務、計算機、ネットワークの運用管理	勤務状況、発注、経理などのスタッフ業務処理 S部のネットワーク、WSやFSの運用と管理
		本社との勤務状況、発注、経理などのデータ転送 FS上にあるスタッフ部門用データベースの利用

【S部のネットワーク構成について】

(1)更新前のS部のネットワーク構成
　更新前のS部のネットワーク構成の概要を図1に示す。
　バックボーンLANは、伝送速度10Mビット/秒のCSMA/CD方式であり(以下、
　CC-LANという)、10BASE5のケーブルを用いて各課を結んでいる。10BASE5のケ
　ーブルは、各課を結ぶ廊下の上方の天井近くに配線されている。途中3か所にトラン
　シーバ(MAU)が設置され、そこからトランシーバケーブルやマルチポートトラン
　シーバ(MT)を経て、各課の室内に置くルータ(R-1～R-3)と接続されている。
　ルータは、原則として二つの課で1台を共有した構成になっている。FSは専用の部屋
　に置かれ、ルータと同様に接続されている。
　各課の課内LANは、10BASE-Tのリピータハブ(ハブ)を用いたカスケード構成の
　LANであり、各自の机上に置かれた個人専用のWSをスター状に接続している。このハ
　ブには、CSMA/CDフレームのフィルタリング機能はない。

(2)更新後のS部のネットワーク構成
　更新後のS部のネットワーク構成の概要を図2に示す。
　CC-LANの10BASE5のケーブルの敷設経路に沿ってFDDI用の光ファイバケーブル
　を敷設して、伝送速度100Mビット/秒のFDDI方式のLAN(以下、FDDI-LANとい
　う)をバックボーンLANとする。原則として2課に1台の割合で、新規にFDDIルー
　タ(R-11～R-13)を置き、各課の課内LANのハブと接続する。各FDDIルータには、
　FDDI方式のLAN用の接続端子が一組と、CSMA/CD方式のLAN用の接続端子が二つ
　ある。R-13には、更に、回線接続装置(DSU)を介して、高速ディジタル回線に接
　続するためのシリアルラインインタフェース用の端子が一つある。
　課内LANの構成は変えない。FSには、FDDIインタフェースカードを増設し、
　FDDI-LANと直結させた。
　S-5課では、ネットワーク管理プロトコルを利用したネットワーク監視システムを
　用いて、S部ネットワークの監視を行っている。

(3)全社ネットワークとの接続(更新前後で共通)
　シリアルラインインタフェースをもつルータ(R-3又はR-13)を利用して、本社
　管理の全体ネットワークと接続している。接続には、64kビット/秒の高速ディジタ
　ル回線を用いている。

(4)S部共通ファイルサーバ(FS)(更新前後で共通)
　各課内で共通なファイル及び部内で共通なファイルは、FSに蓄積されている。各課
　ユーザはこれらの共通なファイルも、それ以外のファイルと同じインタフェースで利
　用できる。また、FSはS部の電子メールシステム、電子掲示板システム及びスタッフ
　部門用のデータベースシステムなどの処理を行っている。
　併用期間中、FSはCC-LANとFDDI-LANの両方から接続できる。
　毎週日曜に、FSに保管されたデータのバックアップが取られる。一部の重要なファ
　イルは、災害時の安全対策として、地理的に離れた他部著にあるファイルサーバヘ全
　社ネットワーク経由で送信される。
　それ以外の個人ファイルなどは、各課のWSに蓄積されている。

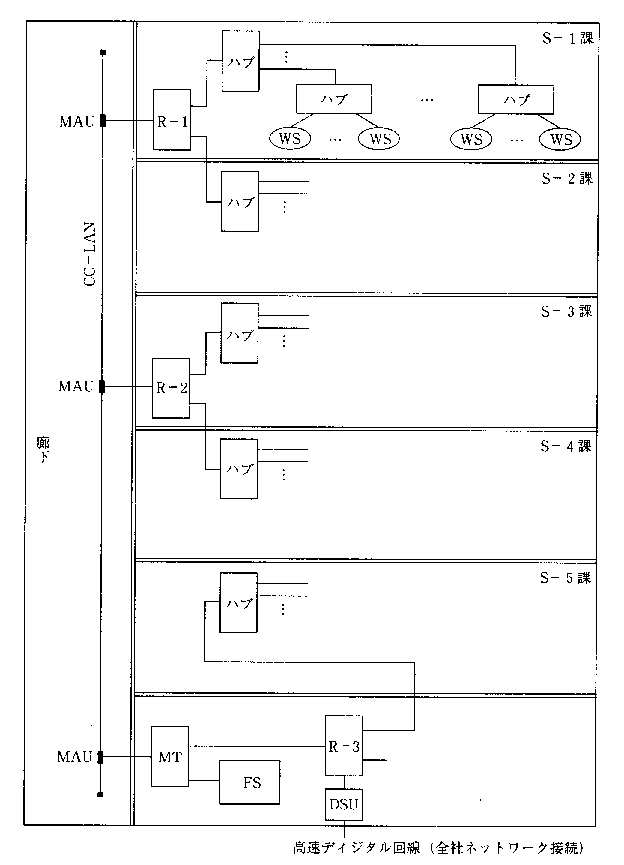

図1　更新前のS部ネットワーク構成概要(平面図)

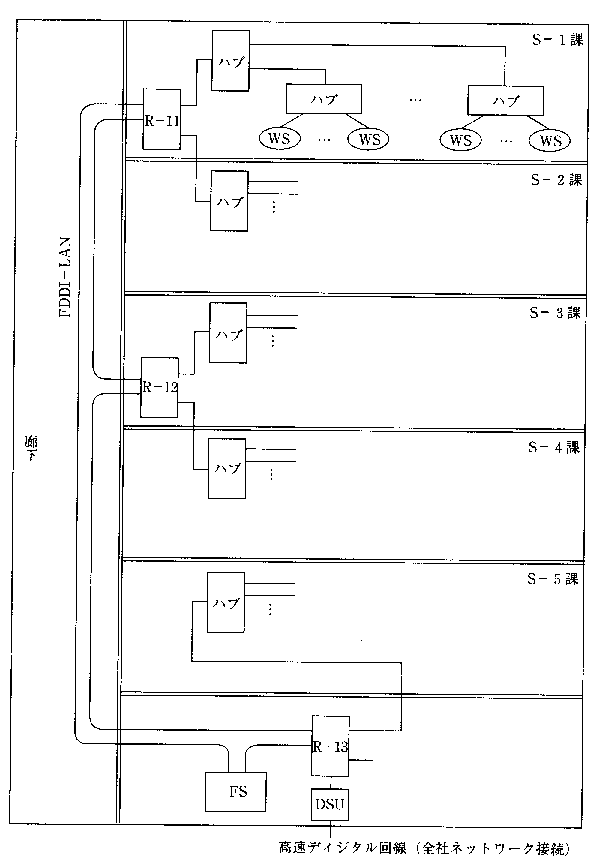

図2　更新後のS部ネットワーク構成概要(平面図)

【アドレス体系とルーティングについて】

(1)IPアドレスの割当て
　ネットワークプロトコルとして、TCP/IPを利用している。
　S部全体にクラスBのIPアドレスである172.16.0.0が一つ割り当てられている。IPアド
　レスの上位24ビットをネットワークアドレス部とサブネットアドレス部とし、各課の
　課内LAN、CC-LAN及びFDDI-LANに割り当てた(図4参照)。全社ネットワーク
　との間のLAN間接続用に、クラスCのIPアドレスである192.168.1.0を利用している。

(2)IP層のルーティングについて
　WS、ルータ及びFSは、各機器内に保持するルーティングテーブルの設定に従って、
　IPパケットを送信又は中継する。

① ルーティングテーブルの構成
IP層のルーティングテーブルのフォーマットと設定を、移行前のS-5課のWS
(WS-501)とルータ(R-1)を例として表2に示す。

表2　ルーティングテーブルの設定例

機器名	あて先 IPアドレス	接続形態 (D/R)	ルータIP アドレス	インタフェース IPアドレス
WS-501	172.16.15.0	D	172.16.15.254	172.16.15.1
WS-501	0.0.0.0	R	172.16.15.254	172.16.15.1
R-1	172.16.1.0	D		172.16.1.1
	172.16.11.0	D		172.16.11.254
	172.16.12.0	D		172.16.12.254
	172.16.13.0	R	172.16.1.2	172.16.1.1
	172.16.14.0	R	172.16.1.2	172.16.1.1
	172.16.15.0	R	172.16.1.3	172.16.1.1
	0.0.0.0	R	172.16.1.3	172.16.1.1

あて先IPアドレス欄は、この機器から送信又は中継して到達可能なIPパケットの
最終あて先IPアドレスを示す。
接続形態の柵は、あて先IPアドレスが、ルータで中継せず直接到達可能("D")
であるか、ルータを経由して届くもの("R")であるかを示す。
ルータIPアドレス欄は、ルータ経由で届く場合(接続形態が"R")において、
最初に中離するルータのIPアドレスを示す。
インタフェースIPアドレス欄は、IPパケットを送信するLAN接続インタフェー
スに割り当てられているIPアドレスを示す。

②IPパケットのルーティングの決定方法
ルーティング対象のIPパケットのあて先IPアドレスをルーティングテーブルのあ
て先IPアドレス欄の上から順に比較し、最初に一致した行の設定に従って処理が行
われる。一致した行の接続形態の欄が、"D" の場合は、そのLAN接続インタフェ
ースから、直接あて先へIPパケットが送信される。"R"の場合は、そのLAN接続
インタフェースから、そのルータヘIPパケットが送信される。
あて先IPアドレス欄中の"0.0.0.0"は、デフォルトルートを表す。つまり、IPパ
ケットのあて先IPアドレスが何であっても一致し、この行の設定に従って、IPパケ
ットのルーティング処理を行うことを示す。
ここでの一致とは、IPアドレスのうちネットワークアドレス部とサブネットアド
レス部の両方の一致を意味する。どの行とも一致しなかった場合は、送信元にエラ
ーを通知する。

③ 各機器のルーティングテーブルの設定について
WSは、起動時に静的にルーティングテーブルを設定する。設定内容は、デフォ
ルトルートの設定によって、他ネットワークあてのIPパケットが、固定的に最寄り
のルータに送信されるようにしてある。
FSは、起動時に静的にルーティングテーブルを設定する。FSの利用範囲はS部
内だけであるので、他部へのルーティングは設定していない。
各ルータは、ルーティングテーブルの設定を静的に行っている。S部の外とは高
速ディジタル回線を介して1か所で接続されるので、S部外の機器と通信するため
のルーティングテーブルにはデフォルトルートが設定される。

【S部バックポーンLANの移行について】
FDDI-LANとCC-LANとの併用期間を設け、各課ごとに業務への支障をなるべく与
えない時期に切替えが可能な方法を採用した。

(1)移行手順
(準備期間)
① 光ファイバの敷設工事、新ルータの設置などの作業
② FSの定期保守時に、FS内へFDDIインタフェースカードの増設作業
(併用期間)
① ネットワーク構成の変更
② 必要に応じて機器のルーティングテーブルを設定又は変更
③ FDDI-LANの接続確認試験の実施
④ 各課の課内LANを順次FDDI-LANに移行
(CC-LANの廃止)
① 全社ネットワークヘの接続の移行
② CC-LANの廃止に伴い、必要に応じて機器のルーティングテーブルの変更
③ CC-LANや旧ルータの利用停止
④ CC-LANと旧ルータなどの撤去工事
⑤ FSの定期保守時に、FS内のCSMA/CDインタフェースカードの撤収作業

(2)併用期間における各処理の作業内容の説明
① ネットワーク構成の変更
FDDI-LANをS部のネットワークに追加し、必要に応じて各機器間の接続を追
加することによって、バックボーンLANとしてCC-LANと併用できるような構成
にした。ただし、この段階では、FDDI-LANはまだ機能させないので、S部ネッ
トワークヘの影響はない。
② 必要に応じて機器のルーティングテーブルを設定又は変更
CC-LANとFDDI-LANを併用して利用できるように、併用に先立ち、必要に
応じて各機器のルーティングテーブルの設定や変更を行った(併用期間中、ルーテ
ィングテーブルは変更しない)。この設定や変更によって、CC-LANに流されたS
部各課の機器あてのIPパケットは、従来どおりCC-LANを通って転送され、
FDDI-LANに流されたIPパケットは、CC-LANを通らずFDDI-LANを通って
転送されるようになる。
③ FDDI-LANの接続確認試験の実施
あらかじめ、バックボーンLANの更新を担当しているS-5課が、FDDI-LAN
の接続確認試験を行った。S-5課の1台のWS(WS-501)を試験用に占有した。
WS-501以外のS-5課のWSは、従来どおりCC-LAN経由で利用でき、試験の影
響を受けない。
接続確認試験は、次の(ア)～(オ)の項目の順に行い、WS-501のルーティ
ングテーブルを必要に応じて変更しながら行った。
(ア)直接接続するFDDIルータ(R-13)との間の動作確認
(イ)上記以外のFDDIルータとの間の動作確認
(ウ)FSとの間の動作確認
(エ)FDDI-LAN経由で、S-1課～S-4課の任意のWSとの間の動作確認
(オ)FDDI-LAN経由で、S部外の任意のWSとの間の動作確認
ここでの動作確認とは、WS-501と指示された機器間でIPパケットを送受して
動作を確認する試験をいう。
④ 各課の課内LANをFDDI-LANに順次移行
各課の課内LANのFDDI-LANへの移行は、各課のWSのルーティングテーブル
の変更によって実施した。まず、S-5課から始め、順次その他の課について移行
を実施した。全社ネットワークヘの接続の変更は、CC-LANの廃止に合わせて行
った。

設問1

S-5課の担当者は、光ファイバケーブルの敷設工事に関して、図3に示すような簡
単な作業指示書を作成したうえで業者に工事内容を指示した。図中の空欄a～cを補って
完成させよ。a、bはそれぞれ10字以内、Cは30字以内で述べよ。

作業指示書

工事名　　：S部バックボーンLAN敷設工事
工事日時　：1995年×月×日9:00～17:00
工事業者　：○○電設
発注部署　：S部S-5課担当:口本△夫(電話:×××-××××)
工事概要　：FDDI用光ファイバケーブルの敷設

指示事項：	敷設経路	別図(省略)のとおり。
	敷設方法	・水平方向は、廊下にあるケーブルラックに敷設のこと。保護材は不要である。・垂直方向は、柱に沿って敷設し、保護材で預うこと。
	光ケーブルの種類	FDDI標準で規定されているコア径/タラッド径が62.5/ 125μmの【　a　】モード規格の光ファイバケーブルを利用すること。心数は、4心とする。
	光ケーブルの施工	別図(省略)指示のケーブル長ごとに、光コネクタを接続したケーブルを手配のうえ施工すること。
	【　b　】の種類	FDDIのデュアルリングを構成する際に、誤接続を防ぐ装置(MIC)のついたものを利用すること。
	敷設上の注意	【　c　】
	検査	光ファイバの切断なしの確認試験を行う。

図3 光ファイバケーブル敷設工手の作業指示

設問2

FDDI-LANの接続確認試験に関する次の問いに答えよ。

(1)準備期間が終了し、FDDI-LANがS部ネットワークに追加された状態のネットワ
　　ーク構成を図4に示す。FDDI-LANをS部バックボーンLANとして併用するために
　　最小限必要なケーブルの接続と、新たに割り当てられたIPアドレスを追加せよ。

(2)併用期間におけるFS、R-11の各機器のルーティングテーブルを表2にならって作
　　成せよ。

(3)FDDI-LANの接続確認試験の項目として示される(エ)、(オ)の各試験項目にお
　　ける試験用のIPパケットの通過経路を、記入例にならって記せ。なお、(エ)に関し
　　ては、S部の任意の課のWSの代表として、WS-101との間の通過経路について答え
　　ればよい。

記入例

(ア)	WS-501	→			[R-13]	→			WS-501
(ウ)	WS-501	→	R-13	→	[FS]		R-13	→	WS-501

注:[　]は折返し点の機器名を示す

設問3

CC-LANとFDDI-LANの併用期間における課内LANの移行作業に関する次の問い
に答えよ。

(1)S-5課の課内LANを移行させるためには、どの機器のどの設定項目をどのように
　　変更すればよいのか。設定変更作業を具体的に70字以内で述べよ。

(2)全社ネットワークと接続するための高速ディジタル回線が1本しかないため、高速
　　ディジタル回線の移行作業中は他部との通信が切断される。
　　今回の移行手順とは異なり、課内LANの移行と全社ネットワークヘの接続の移行
　　とを合わせて行う方法が考えられる。この場合、どの課の移行時期に合わせたら業務
　　に与える支障が最小になるように移行できるか。その課名を挙げ、理由を60字以内で
　　述べよ。

設問4

移行後の運用に関する次の問いに答えよ。

(1)バックボーンLANの更新によって、バックポーンLANに大きな負荷をかける業務
　　処理の応答時間の向上が予想されていたが、実際は、向上の度合いにばらつきがあっ
　　た。会議システムを、S-3課とS-1課の間で接続した場合と、S-3課とS-4課の間
　　で接続した場合を例として、バックボーンLANの伝送容量以外に応答時間に影響を
　　与える要因に関し、両方の場合に共通する点とS-4課との接競に特有な点を一つ挙
　　げ、それぞれ60字以内で述べよ。

(2)FS上のファイルを利用する処理の応答時間が、予想どおりには向上しなかったと
　　いう苦情が幾つか寄せられた。この原因にはネットワークに起因するものと、FSに
　　起因するものの二つがある。ネットワークスペシャリストとしてのあなたの経験から、
　　ネットワークに起因する原因についての調査箇所と調査方法を、具体的に100字以内
　　で述べよ。

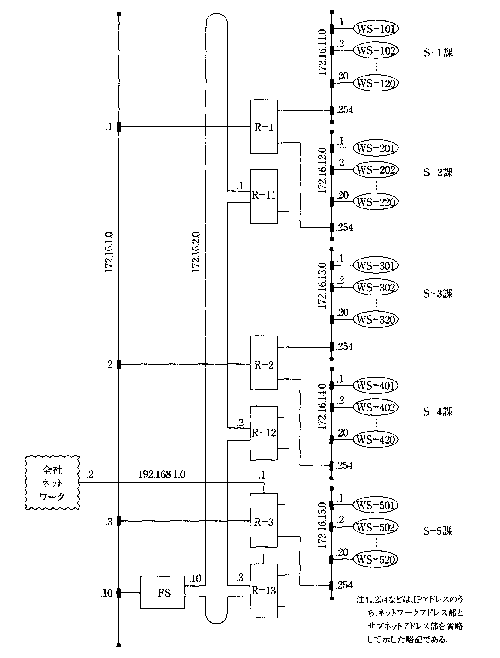

図4 S部ネットワーク構成(準備期間終了時)

設問5
