テクニカルエンジニア（ネットワーク）過去出題問題

平成13年　午後1　問4

最終更新日　2004/01/24
webmaster@tomnetwork.net

Tomのネットワーク勉強ノート

　過去問（午後）

テクニカルエンジニア（ネットワーク）過去問（午後）

テクニカルエンジニア（ネットワーク）過去問平成13年　午後1　問4

問4

経路設計を中心としたネットワークの設計に関する次の記述を読んで、設問1～4
に答えよ｡

X社は、東京に本社、大阪に支社を置き、関東、関西の主要部市にそれぞれ5か
所ずつの営業所をもつ電子部品の販売会社である｡X社が取り扱う商品は、多品種で
多機能化しており、その商品サイクルも短くなっている｡これらの商品情報を適時に
提供して販売活動を支援するために、HTTPで利用できる商品情報サーバを稼働させ
ている｡

X社では、現在、本社LANに支社と各営業所のLANをISDNによって64kビッ
ト/秒の通信速度で接続し、TCP/IPを利用した社内ネットワークを構築している｡
最近、社員のパソコン（以下、PCという）利用が活発化した結果、支社と営業所か
らは、本社に設置されたサーバ及び本社LAN経由でのインターネットの利用におけ
る応答時間の改善要求が多くなってきた｡また、営業員からは"商品情報サーバを出
先からも利用できるようにしてほしい"という要求も強く出てきた｡
このような状況から、社内ネットワークの再構築が決定した｡この決定に従い、情
報システム部のY課長は、Z君に新ネットワークの設計を指示した｡Z君は、早速新
ネットワークの検討に取り掛かり、図1を作成してY課長に説明した。

Y課長：この構成で、応答時間の改善は図れるのかね｡
Z君：今後の情報システムの増強、インターネット利用の増加なども考慮して、保
　　証される通信速度を現状の2倍にします｡また、大阪支社にもサーバを設
　　置してトラフィックとサーバ負荷の分散を図ります｡具体的には、関東地域
　　の営業所（関東営業所）は本社のサーバを、関西地域の営業所（関西営業
　　所）は支社のサーバを利用するようにします｡そのために、本社と支社のサ
　　ーバ間では互いにデータベースの複製を行います｡そのほか、FR網のトラ
　　フィックを抑えるために、各営業所にHTTPとFTPのプロキシサーバを設
　　置します｡これで十分改善されると考えます｡
Y課長：今回の変更で、通信費は大分アップしてしまうのかな｡
Z君：FR網のサービスでは、アクセスポイントまでの専用線（以下、アクセス回
　　線という）料金と論理パス使用料金が必要になります｡しかし、論理パス使
　　用料金は、距離と通信量には依存しない定額制ですので、通信費は削減でき
　　る予定です｡

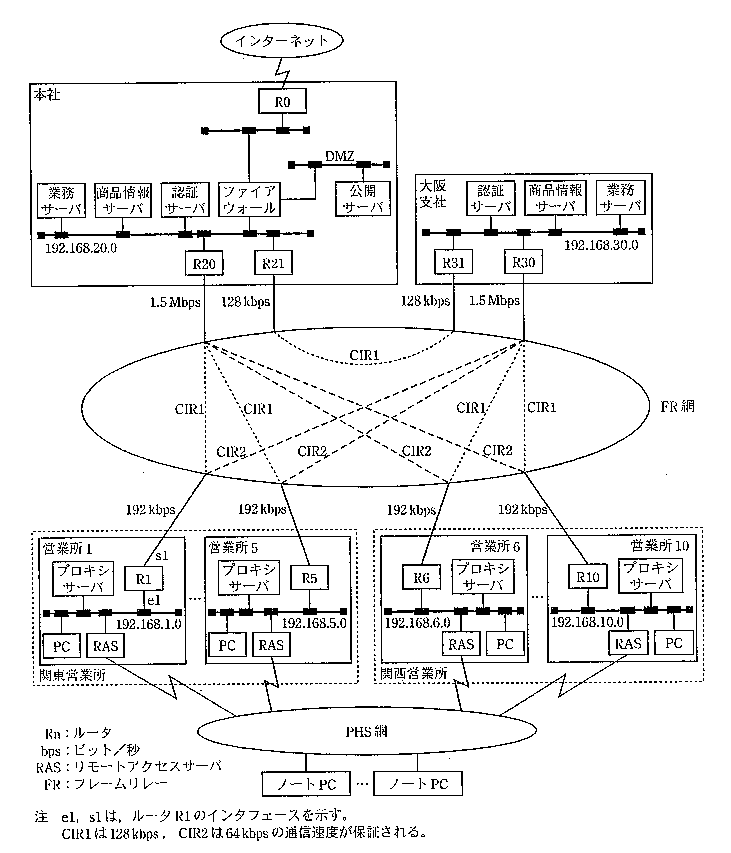

図1 新ネットワークの構成

Y課長：分かった｡出先からの接続は、どのように行うのかね｡
Z君：営業所にRASを導入し、営業員は出先からPHSを利用して、所属営業所の
　　LANにノートPCで接続できるようにします｡
Y課長：ユーザ認証については、どのような方法を考えているのかね｡
Z君：CHAPとRADIUSの組合せで行います｡

Z君は、図1、2を基にユーザ認証の方法をY課長に説明した｡

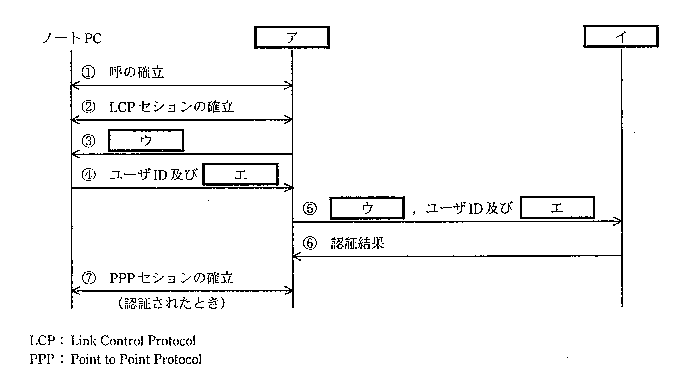

図2 ユーザ認証の手順

Y課長：障害対策は、どの程度考慮されているのかね｡
Z君：各営業所と本社及び支社との間には、CIR1とCIR2の二つの論理パスを設
　　定します｡そうしますと、通常はCIR1の論理パスを利用して通信します｡
　　しかし、本社又は支社のルータやアクセス回線に障害が発生したときは、ル
　　ータの動的経路制御によってCIR2の論理パスでう回します｡また、商品情
　　報サーバに障害が発生したときは、PCやノートPCの設定変更でサーバを
　　切り替えることができます｡
Y課長：その場合、ルータの設定変更は必要となるのかな。
Z君：設定変更を行わないでPCの利用が継続できるように考慮しました｡
Y課長：それなら安心だ｡それではZ君の案で進めることにしよう｡

設問1

図2のユーザ認証に関する次の問いに答えよ。

（1）【ア】～【エ】に入れる適切な字句を答えよ｡

（2）本社の認証サーバに障害が発生したときでも、関東営業所の営業員が出先か
　　ら接続できるためには、【ア】にどんな機能が必要か｡30字以内で述べ
　　よ｡

設問2

図1の新ネットワークにおける経路制御に関する次の問いに答えよ｡

（1）．表1中の【 a 】～【 c 】に入れる適切な記号又は数値を答えよ｡

表1　R1のルーティングテーブルの一部

NO.	インタフェース	DLCI	ネットワークアドレス	ホップ数
1	s1	16	192.168.20.0	1
2	s1	17	192.168.30.0	【 a 】
3	s1	16	192.168.10.0	【 b 】
4	e1	－	【 c 】	0

注 DLCI：データリンクコネクション識別子

（2）R20に障害が発生したときには、表1のNO.1の行は表2のようになる｡
【 ① 】、【 ② 】に入れる適切な数値を答えよ｡

表2 R20障害時のR1のルーティングテーブルの一部

NO.	インタフェース	DLCI	ネットワークアドレス	ホップ数
1	s1	【 ① 】	192.168.20.0	【 ② 】

設問3

機器の設定に関する次の問いに答えよ｡

（1）図1の営業所10から、インターネット上のWebサーバヘの接続をR20経由
　　で行うためには、どの機器にどのような設定が必要か｡機器名を答え、更にそ
　　の設定内容を30字以内で述べよ｡

（2）本社の商品情報サーバに障害が発生したときでも、関東営業所のPCから商
　　品情報の検索を可能にするために行うPCの設定変更を、35字以内で述べよ｡

設問4
