実習1.ARP(Address Resolution Protocol)
-相手機器のMAC Addressを調べる-

最終更新日 2006/05/02
webmaster@tomnetwork.net

Tomのネットワーク勉強ノート
Homeに戻る
(Tomのネットワーク勉強ノート)
サイトマップ
iTAC テクニカルエンジニア
(ネットワーク)塾講義ノート
過去問題(午後)
  テクニカルエンジニア (ネットワーク)
  情報セキュリティ アドミニストレータ
  テクニカルエンジニア
(情報セキュリティ)(午前・午後)
  基本情報技術者(午前・午後)
ネットワーク関連試験対策ノート
情報セキュリティ関連験対策ノート
情報処理用語辞書
自宅で出来るネットワーク簡易実習
私の勉強法
情報処理試験勉強に役立った本たち
更新履歴
リンク集
プロフィール
国内旅行の下調べ
---Tomのトラベルオンラインリンク
(新幹線、時刻表、金券ショップ、
格安航空券など)

  mail

ショッピング

    Powered By 楽天市場



スポンサー:
Yahoo!トラベル
ホテルリステル猪苗代
株式会社東栄住宅
競馬サーチ.com
ニフティ株式会社
ホームトレイン
有限会社ルーティ
キーマンズネット
楽天仕事市場 infoseek キャリア
e-learnインターネット通信講座
アークホテルネット
ブルックス
モビット

 他



Tomのネットワーク勉強ノート
 自宅で出来るネットワーク簡易実習
   実習1.ARP(Address Resolution Protocol)

マスタリングTCP/IP 第3版 P.136)
(標準LAN教科書(上)改訂第3版 P.303)

ショッピング Powered by 楽天(商品数:5,283,000点)
 オークション | books・本

ファッション :
グルメ :
ヘルス・ビューティ:
パソコン・家電 :
生活・インテリア :
その他 :

  レディース | メンズ | アクセ | スニーカー | バッグ
  産直品 | 海産物 | ワイン | 日本酒 | 焼酎 | お菓子
  ダイエット | コスメ | 自然派食品 | 香水 | 健康食品
  PC | デジカメ | 家電 | TV | DVDデッキ | オーディオ
  インテリア | 生活雑貨 | キッチン食器 | 引越し
  ペットグッズ | 自転車 | カー用品 | バイク | 楽器

LANでは、Network機器(PC,Routerなど)同士の通信をLAN cardなどに焼き付けられている
MAC(Multimedia Access Control)Addressを使用して行います。

しかし、送信元のNetwork機器はあて先のIP Addressは知ってますが、MAC Address
は知りません。ですから、何らかの方法で、調べる必要があります。

----------------------------------------
実社会を例にすると。。。(Tom的フィクション)
----------------------------------------

たとえば、技術3課の庶務のお姉さんが、上司の人に「設計4課に行って、Printerの設計担当さんに
封筒を届けて
」と頼まれたとしましょう。
庶務のお姉さんは、設計4課の場所を聞きながら、なんとか部屋まで辿り着きました。

でも、その庶務のお姉さんは”Printerの設計担当”さんがどの人か分かりません。

(1)設計4課の部屋で大きな声で「Printerの設計担当さんって誰ですか?」と聞いてみる。
(2)一人一人「あなたがPrinterの設計担当さんですか?」と聞いて回る。

(1)、(2)どちらにせよ、全員を対象に聞いてまわりますよね。
それを聞いていた、田中さんが「私ですよ」と答えてくれました。
この地点で庶務お姉さんは Printer設計担当=田中さんということを知ります。

そして、庶務のお姉さんは、封筒を届け、お仕事は完了です。
もし、また上司の人に「Printerの設計担当さんに届けて」と言われても
今度は、全員に聞いて回ったりしなくてもいいでしょう。

-----------------------------------

Ethernetの世界でも同じようなことをしています。

上の例は庶務お姉さんの封筒が通信Data、Printer設計担当がIP Address、
田中さんがMAC Addressに該当します。

通信相手のIP Addressを知ってて、MAC Addressが分からない場合、
同じNetwork内の機器全て(Broadcast)に対して、
「IP Address "aaa.bbb.ccc.ddd" って誰ですか?」
と聞きます。
すると、IP Address "aaa.bbb.ccc.ddd"を持った機器は
「私ですよ。MAC Addressは何番ですよ」
と返事を返します。
返事を頂いたら、通信するとともに、ARP Tableと呼ばれる
IP Address - MAC Address対応表に記憶させます。

 この仕組みのことをARP((Address Resolution Protocol)と言います。

★通信機器2台を使った実機実習

ここでは、通信機器2台とEthereal(Packet解析用Free SOFT)を使用します。

+------------------------------------------------------+
|                                                                            |
(PC 〈TomPC〉)                                         (PC 〈TomSERVER〉)
IP Address 192.168.1.10                              IP Address 192.168.1.11
MAC Address 00-07-95-c0-e2-13                MAC Address 00-90-99-5e-a6-cb

上図の環境で、TomPCを使って実験します。
(1)ARP TableのClear
  実験をする前に、庶務のお姉さんがPrinterの設計担当さんとは誰かを知っていれば、
  実験にならないので、庶務のお姉さんの記憶を抹殺する必要があります。

  まず、DOS プロンプトを立ち上げて、
   C:\> arp -d
  と入力して下さい。

  これで、TomPC Aが持っているARP TableがClearされます。
(2)念のため ARP Tableの中身を確認
  本当に、庶務お姉さんの記憶が抹殺されたか確認してみましょう。
   C:\> arp -a
  と入力して下さい。

  なにも出てこなければ、ARP TableはClearされています。
(3)PC Bとの通信
  ここで、庶務お姉さんにPrinterの設計担当さんのところに行ってもらいましょう。
   C:\> ping 192.168.1.11
  と入力して下さい。
     pingとは、相手機器と通信確認する命令です。

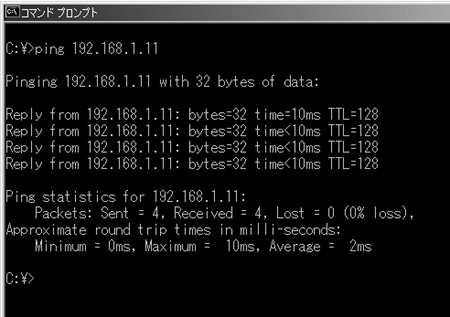

  正常に通信できたなら、このような画面になります。

(4)ARP Tableの確認
  さあ、庶務お姉さんがPrinterの設計担当さんのところに行って帰ってきました。
  庶務お姉さんは、Printerの設計担当さんが誰だか覚えているでしょうか?調べてみましょう。
  先ほど入力した、ARP Tableの中身を調べる命令
   C:\> arp -a
  と入力して下さい。

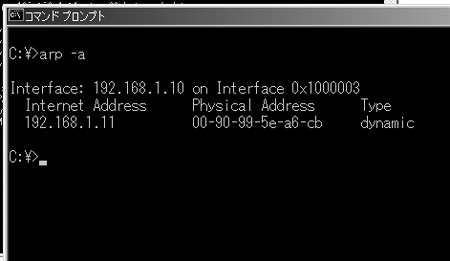

  画面のように、「192.168.1.11のMAC Addressは00-90-99-5e-a6-cbです」と出ましたか?

これがARPでの名前解決の仕組みなのです。

最後にEtherealでのCapture結果を見てみましょう。


3行目以降のICMPはpingのProtocolです。(これは実習3.pingで実習します)
その上にARPと書いていますね。
そこを注目してください。

庶務お姉さんがPrinterの設計担当さんを探す時に全員対象に聞いて回ると言いました。
ARPの送信先(Destination)も”FFFFFFFFFFFF”になってますね。
全てのbitが1 16進数にするとF はBroadcastを表します。

そしたら、送信元(source)であるTOMSERVER(IP Address192.168.1.11)が
あて先(Destination)であるTomPC( IP Address192.168.1.10)に返答を返してますね。

なんとなく仕組みが理解できましたでしょうか?


[自宅で出来るNetwork簡易実習に戻る]

PR:秋の情報処理試験対策書が続々登場!
『テクニカルエンジニア(ネットワーク)』
『情報セキュリティアドミニストレータ』

cbook24.comさんで購入可能。(送料無料!48時間以内)



Tomのネットワーク勉強ノート
 自宅で出来るネットワーク簡易実習
   実習1.ARP(Address Resolution Protocol)
    資格試験関連書
『ネットワークスペシャリスト』

セキュリティ・ウイルス対策関連書

秋に向けて!

送料無料!
